銅燒結互連技術在半導體封裝中的應用
隨著新能源汽車、5G通信、工業電源等領域?qū)Ω咝阅芄β势骷男枨蠹ぴ?,以碳化硅(SiC)和氮化鎵(GaN)為代表的第三代半導體成為行業核心驅動力。然而,傳統封裝技術在高功率密度、高溫環境下的可靠性瓶頸日益凸顯,銅燒結互連技術憑借其成本優勢、高可靠性和工藝兼容性,正成為新一代半導體封裝的關鍵解決方案。
銅燒結技術的背景與優勢
1. 第三代半導體的封裝挑戰
第三代半導體器件(如SiC MOSFET)的工作溫度可超過250°C,甚至達到320°C的極端工況,而傳統錫基焊料的熔點不足250°C,且易因高溫蠕變失效。此外,銀燒結技術雖能耐受高溫,但其高成本和電遷移問題限制了大規模應用,且燒結銀能夠適配的界面結構種類有限,往往要求在基板表面做銀、金鍍層處理,過度復雜的界面連接結構和表面處理工藝不光會造成成本的上漲,更會帶來潛在的界面破壞風險,從而對器件的長期可靠性形成威脅。
材料 | 熱導率 | 結合可靠性(功率循環) | CTE | 價格 | 應用成熟度 | 燒結設備 | 環保 |
燒結銅 | 200-300 | 很高 | 17 | 一般 | 一般 | 熱壓 | √ |
燒結銀 | 200-300 | 高 | 19 | 高 | 一般 | 熱壓 | √ |
高鉛釬料 | 20-30 | 差 | 24 | 低 | 高 | 氮氣爐 | × |
2. 銅燒結的核心優勢
銅燒結技術通過納米銅顆粒的低溫?zé)Y(jié)(180-300°C)實現“低溫互連、高溫服役”,具有以下優勢:
v成本效益:銅材料成本不到銀的1/50,尤其適用于大面積互連場景;
v性能匹配:銅的熱導率(401 W/m·K)和電導率(5.96×10? S/m)與銀接近,且熱膨脹系數(17 ppm/K)更接近SiC芯片(4 ppm/K)和陶瓷基板(7 ppm/K),減少熱應力;

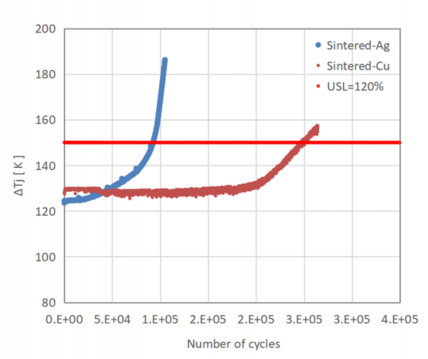

v可靠性提升:研究表明,銅燒結模塊的功率循環壽命比銀燒結高30%(如下圖),且孔隙率可控制在15%以下,界面穩定性更優。
關鍵應用領域與產業化進展
1. 新能源汽車電驅系統
在800V高壓平臺和SiC逆變器的推動下,銅燒結技術成為車規級功率模塊的首選方案。例如:

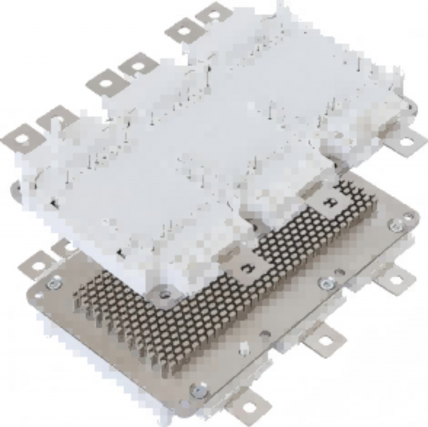

基本半導體:其銅燒結碳化硅模塊在熱沖擊測試中壽命超過銀燒結模塊30%,功率循環可靠性顯著提升,已進入產業化準備階段;
采埃孚:采用銅燒結的CIPB(Chip Inlay Power Board)技術,功率密度超過120 kW/L,雜散電感降低65%,適配高密度車載逆變器設計。
2. 工業電源與高頻器件
銅燒結技術的高導熱性(200-300 W/m·K)和低電阻率(<15μΩ·cm)可有效保證散熱降低結溫、降低功率損耗,適用于工業電源等高壓大電流場景和數據中心電源、光伏逆變器等高頻場景。
3. 射頻與光電子器件
納米銅膏的無壓燒結技術(孔隙率可控)在射頻器件和小尺寸芯片封裝中展現出潛力,例如GaN射頻模塊的銅夾(Clip)互連,可減少寄生電感并提升散熱效率。
技術挑戰與解決方案
1、氧化問題
納米銅顆粒易氧化,影響燒結質量,一方面整體配方相對銀燒結要引入防氧化組分,另一方面可能要在還原性氣氛中進行燒結抑制氧化。
2、工藝條件
銅原子本身擴散系數低,燒結難度更高,需要的燒結驅動力更大,燒結溫度和燒結時間要求目前整體略高于銀燒結。
3、設備與工藝兼容性
現有銀燒結設備需通過升級氣氛控制系統兼容銅燒結工藝,降低產線改造成本。
結語
銅燒結互連技術正逐步取代銀燒結,成為高性能半導體封裝的主流方案。其在成本、可靠性和工藝兼容性上的綜合優勢,將加速第三代半導體在新能源汽車、工業電源等領域的普及。隨著材料科學和工藝設備的持續突破,銅燒結技術有望在未來幾年內實現全面產業化,推動半導體封裝技術邁入新紀元。
參考資料:基本半導體銅燒結技術在碳化硅功率模塊中的應用,https://www.eepw.com.cn/article/202407/461128.htm
